Zdalne monitorowanie dźwięku Konfigurowanie do monitorowania długoterminowego Tworzenie dedykowanego monitora SPL

SPL Graph to zaawansowany rejestrator poziomu dźwięku i system rejestrowania hałasu dla iPhone'a, iPada i iPoda Touch. Działa poprzez uśrednianie poziomu dźwięku (SPL) w przedziale czasowym od 0.1 sekundy do 15 minut (Leq), stosowanie opcjonalnego filtra ważenia lub analizę oktawową lub ćwierćoktawową, a następnie wykreślanie poziomu dźwięku. Opcjonalnie można nagrywać dźwięk lub obraz dla wykresu, wysyłać powiadomienia w oparciu o ustalone limity, a nawet automatycznie wysyłać wyniki wykresu e-mailem po zakończeniu testu.

Dostępne w AudioTools w App Store

Nanosimy również wartości SPL dla A, C i nieważonego (Z) wraz z danymi dla oktawy lub 1/3 oktawy. Jeśli otrzymujesz wskazania przeciążenia, zapoznaj się z naszą stroną wyjaśniającą wskazania przeciążenia SPL.

SPL Graph można skonfigurować do ciągłego rejestrowania danych, zdalnego zapisywania plików lub wysyłania danych e-mailem, pomiarów statystycznych Ln, powiadamiania o zdarzeniach i wielu innych. Połącz to z naszym iTestMic , iPrecisionMic lub iAudioInterface2 , aby uzyskać miernik poziomu dźwięku typu 1 lub 2 za ułamek kosztów dedykowanych rozwiązań sprzętowych.

Możesz również użyć SPL Graph do nagrywania klipów audio po osiągnięciu określonego progu dB. Aby to zrobić, zapoznaj się z sekcją Powiadomienia poniżej.

UWAGA: Opcja wykresu 3D została usunięta w celu poprawy wydajności.

Obejrzyj naszą nową demonstrację wideo narzędzia SPL Graph.

Obejrzyj także nasz film demonstracyjny dotyczący opcji przechwytywania obrazu wideo SPL Graph.

SPL Graph może rejestrować do 24 godzin danych o poziomie dźwięku z rozdzielczością 1 sekundy na plik i może być skonfigurowany do automatycznego zapisywania i ponownego uruchamiania w celu zapewnienia ciągłej pracy. Wykres rozpoczyna się od wyświetlania jednominutowego okna, a wraz z każdą minutą wykres automatycznie się skaluje i dodaje kolejny okres czasu, aby pokazać zebrane do tej pory dane.

Możesz przesłać dane i nagrane pliki audio na swój komputer PC lub Mac. Format pliku to .WAV, .CAF (skompresowany format Apple) lub M4A (skompresowany 10-krotnie). Możesz przekonwertować plik .CAF na plik kompatybilny z systemem Windows za pomocą narzędzia takiego jak AVS Audio Converter.

Zobacz także naszą notatkę aplikacyjną dotyczącą konfiguracji iPhone'a do zdalnego rejestrowania hałasu.

Rejestrowanie SPL w oktawach i 1/3 oktawach

Od iPhone'a 4S aplikacja SPL Graph oferuje opcję dodania modułu rejestrowania SPL Octave i 1/3 Octave Logging. Pozwala to na rejestrowanie widma częstotliwości w każdym punkcie wykresu (zazwyczaj co sekundę, choć może to trwać dłużej), a także rejestrowanie średniego widma dla całego pomiaru. Wykreślamy również wartości SPL A, C i nieważone (Z) wraz z danymi dla oktawy lub 1/3 oktawy.

Za pomocą kursora wybierz dowolny punkt danych na ekranie i sprawdź widmo dla tego punktu.

Obejrzyj nasz film demonstracyjny Octave Logging.

Opcja rejestrowania pasm oktawowych pozwala również wybrać dowolną pojedynczą oktawę lub pasmo 1/3 oktawy, lub pasmo całościowe, z wagą A lub C, dla głównej czerwonej krzywej. Opcję filtrowania dla tej krzywej można wybrać i wyświetlić nawet po zakończeniu pomiaru.

Aby skonfigurować rejestrowanie oktaw, przejdź do strony konfiguracji w programie SPL Graph i dokonaj zakupu opcji rejestrowania pasm oktawowych, dotykając przycisku Informacje, który pojawi się nad selektorem rejestrowania oktaw.

Następnie wystarczy wybrać tryb rejestrowania oktawy lub tercji. Test zostanie uruchomiony w tym trybie.

Rejestrowanie danych w trybie Octave umożliwia również tworzenie wykresu 3D danych w funkcji częstotliwości i czasu. Dotknij opcji 3D, aby przejść do trybu wyświetlania 3D, gdzie możesz obracać wykres. Po zakończeniu testu użyj kontrolki osi czasu, aby wyświetlić wykres w różnych momentach testu.

Grafika

Wykres rozpoczyna się od okna trwającego jedną minutę, a po zarejestrowaniu minuty automatycznie się skaluje i dodaje kolejną minutę, aby pokazać zebrane do tej pory dane. Kliknij przycisk odtwarzania „głośnik”, aby odtworzyć nagrany dźwięk, i użyj kursora, aby przesunąć lokalizację dźwięku na wykresie. Użyj tej funkcji, aby odsłuchać zdarzenia widoczne na wykresie.

Możesz przewijać i skalować wykres w pionie, w dB, za pomocą standardowych gestów przesuwania i szczypania. Możesz również przewijać, rozszerzać i zwężać oś czasu za pomocą gestów. Możesz pomniejszyć wykres do pełnych 24 godzin lub powiększyć go do pojedynczej minuty, wyświetlając rozdzielczość sekundową. Dwukrotne dotknięcie ekranu powoduje pomniejszenie i wyświetlenie całego wykresu.

Siatka skali czasu zmienia się dynamicznie, podświetlając minuty, dekady i godziny w trakcie wyświetlania. Podczas wyświetlania wykresu obliczany jest średni poziom ciśnienia akustycznego (LEQ) dla całego okresu i wyświetlany na ekranie.

Przesunięcie palcem po wykresie powoduje wyświetlenie kursora wyświetlającego dokładny poziom dB i czas dla dowolnego punktu na wykresie.

Podobnie jak w przypadku wszystkich naszych wykresów, dwukrotne dotknięcie spowoduje oddalenie obrazu i wyświetlenie pełnego pomiaru.

Informacje o wykresie

Wykorzystujemy unikalną kombinację szeregu czasowego i wykresu częstotliwości, aby przekazać wiele informacji na jednym ekranie.

Czerwony wykres szeregu czasowego (linia postrzępiona) przedstawia wartość SPL punkt po punkcie w czasie. W trybie oktawy i 1/3 oktawy można zmienić wartość reprezentowaną przez ten wykres za pomocą kontrolki w lewym dolnym rogu ekranu. Należy pamiętać, że oprócz oktaw ułamkowych można wybrać opcję Nieważone (Z), A lub C.

• Niebieska kolumna – Leq dla oktawy lub 1/3 od początku pomiaru
• Cienki ciemnoniebieski pasek – Jeżeli kursor znajduje się nad czerwonym wykresem, jest to wartość oktawy lub 1/3 pozycji kursora (czas). Jeśli kursor nie znajduje się nad czerwonym wykresem szeregu czasowego, słupki te przedstawiają SPL ostatniego pomiaru.
• Cienki czerwony pasek – Leq dla oktawy lub 1/3, dla bieżącego zakresu czasu widocznego na ekranie. Po całkowitym oddaleniu, jest to to samo, co niebieska kolumna. Po powiększeniu części okna pomiaru czasu, jest to Leq dla taktu w tym czasie.

Czerwony tekst „Leq xx.x dB” odnosi się do ogólnego Leq pomiaru dla wybranego pomiaru.

Kursor pokaże wartość wykresu na czerwono, a wartość kolumny i częstotliwość na czarno.

Rejestrowanie danych statystycznych Ln

Statystyki Ln można włączyć na stronie konfiguracji. Po włączeniu, na podstawie danych ogólnych zostaną obliczone następujące wartości:

• LMax
• LMin
• L95
• L90
• L50
• L10
• L01

Jeśli opcja „Pełny zapis danych” jest włączona, wartości te są również zapisywane dla każdego zarejestrowanego punktu danych (od 1.0 s do 15 m). W trybie pasma oktawowego można wybrać dowolną pojedynczą wartość, taką jak ważenie Z, A lub C, albo jedno z pasm oktawowych lub ćwierćoktawowych do obliczeń Ln.

Wartość Ln jest obliczana z rozdzielczością 0.1 s, co odpowiada rozdzielczości wielu tradycyjnych mierników poziomu dźwięku. Przed obliczeniami Ln można wybrać tradycyjny detektor szybki (Fast) lub wolny (Slow), aby dopasować go do działania starszych analogowych mierników SLM.

Ustawienia

SPL Graph ma wiele opcji i funkcji umożliwiających dostosowanie go do dowolnego zastosowania, w tym skonfigurowanie go jako systemu ciągłego rejestrowania szumów.

Ustawienia nagrywania dźwięku/wideo

SPL Graph może nagrywać do 24 godzin dźwięku lub obrazu. Wybierz kartę „Dźwięk” lub „Wideo”, aby włączyć przechwytywanie. W przypadku dźwięku możesz wybrać nieskompresowane pliki WAV, skompresowane pliki CAF (4 razy mniejsze) lub pliki MPEG M4A, które są 10 razy mniejsze niż pliki WAV.

Jeśli wolisz przechwytywać dźwięk tylko po osiągnięciu progu dB, zapoznaj się z poniższą sekcją Powiadomienia.

W przypadku filmów możesz wybierać pomiędzy różnymi rozmiarami.

Pliki te będą miały taką samą nazwę jak zapisany plik, z sufiksami numerycznymi po nazwie pliku.

Włącz Audio Monitor, jeśli chcesz słuchać nagrywanych dźwięków. Pamiętaj, że może to spowodować sprzężenie zwrotne, jeśli używasz mikrofonu wewnętrznego.

Ponieważ dźwięk jest nagrywany z pełnym zakresem dynamiki sygnału wejściowego, może być trudno usłyszeć zarejestrowane dźwięki. Zwiększ głośność odtwarzania, aby zwiększyć poziom odtwarzania bez zmiany wartości dB.

Terminy i rozwiązania

Rozdzielczość kontroluje czas uśredniany w każdym punkcie danych. Można ją wybrać w zależności od sytuacji lub standardu szumu. Rozdzielczość może wynosić od 0.1 s (jeśli rejestrowanie oktaw jest wyłączone) do 60 m.

Za pomocą opcji Limity czasu możesz zezwolić na natychmiastowe uruchomienie SPL Graph po dotknięciu ikony mikrofonu, opóźnić uruchomienie o określony czas, zablokować je do parzystych godzin zegarowych lub, za pomocą funkcji Synchronizacja czasu, zablokować je do parzystych wielokrotności wybranego czasu rozdzielczości. Pozwala to na uruchomienie wielu kopii SPL Graph na różnych urządzeniach i zachowanie danych w czasie.

Dane statystyczne Ln

Wybierz ważenie płaskie (Z), A lub C dla wartości Ln (jeśli korzystasz z rejestrowania oktaw – w przeciwnym razie używana jest wybrana waga), wybierz ustawienie detektora szybkiego lub wolnego przed obliczeniami Ln, a także możesz zapisać dane 50 ms (20 razy na sekundę) w innym pliku. Będzie on nosił taką samą nazwę jak główny plik danych, ale będzie miał rozszerzenie RTF. Zawiera on dane rozdzielone tabulatorami w formacie ASCII.

Należy pamiętać, że w pliku zapisywanych jest więcej wartości Ln, niż jest wyświetlanych na ekranie, aby zapewnić przejrzystość wyświetlacza.

Minimalistyczny wyświetlacz

Ta funkcja umożliwia działanie SPL Graph z włączonymi wszystkimi opcjami i funkcjami rejestrowania danych, jednocześnie prezentując użytkownikowi końcowemu prosty interfejs. Będzie to prosty ekran z jedynie odczytem dB, zegarem i niczym więcej. Kolor tła ekranu będzie się zmieniał w zależności od ustawionych limitów.

Możesz wybrać czas szybki, wolny lub Leq, a także poziomy dB dla kolorów czerwonego, żółtego i zielonego. Dodatkowo, po włączeniu przełącznika ekranu głównego, poziom dB pojawi się na górze wykresu.

Ustawienia automatycznego zapisywania

Aby skonfigurować SPL Graph do rejestrowania danych, należy najpierw ustawić limit czasu na głównej stronie konfiguracji, aby test zakończył się o określonej godzinie. Może to być dowolny dogodny odstęp czasu, maksymalnie 24 godziny (1440 minut).

Następnie dotknij przycisku „Ustawienia automatycznego zapisywania” i ustaw żądane opcje. Włącz funkcję automatycznego zapisywania, aby umożliwić zapisywanie danych po zakończeniu testu (po osiągnięciu limitu czasu testu).

Następnie, jeśli chcesz, aby wyniki zostały wysłane e-mailem, włącz tę opcję i wpisz adres e-mail. Jeśli ustawisz prawidłowy adres e-mail, wyniki zostaną wysłane na ten adres po zakończeniu testu. Pamiętaj, że jeśli korzystasz z iCloud, prawdopodobnie nie musisz również wysyłać wyników e-mailem.

Aby stale zapisywać wyniki, należy również włączyć opcję „Uruchom ponownie po zapisaniu”. SPL Graph może automatycznie zapisywać dane po zakończeniu pomiaru czasowego, ponownie uruchamiać kolejny pomiar w celu zapewnienia ciągłości działania, a nawet wysyłać wyniki e-mailem po zakończeniu pomiaru. Można również zapisać zrzut ekranu i wysłać go e-mailem wraz z plikiem XLS z danymi testowymi.

Obsługa iCloud oznacza, że ​​pliki danych mogą również automatycznie pojawiać się w folderze iCloud. Wystarczy włączyć iCloud na stronie Ogólne -> Ustawienia, a za każdym razem, gdy plik zostanie automatycznie zapisany, dane pojawią się w chmurze, jeśli urządzenie ma połączenie z internetem. Jeśli urządzenie jest offline, dane zostaną zapisane lokalnie i automatycznie przeniesione do chmury przy następnym uruchomieniu aplikacji z dostępem do internetu.

Funkcja Auto Save, wraz z filtrami klasy 1, czasami zaniku sygnału, ważeniami i innymi funkcjami, tworzy system, który może przekształcić Twoje urządzenie z systemem iOS w wydajny monitor poziomu dźwięku z certyfikatem typu 1, po użyciu z odpowiednim mikrofonem, takim jak iPrecisionMic . Wielu użytkowników zgłosiło urządzenia z systemem iOS z zainstalowanym programem AudioTools wraz z iPrecisionMic i uzyskało certyfikat typu 1 od laboratoriów w Stanach Zjednoczonych i innych krajach.

Ustawienia powiadomień

SPL Graph może również automatycznie wysyłać powiadomienia e-mail o przekroczeniach poziomu SPL, w tym, w razie potrzeby, dźwięk, który spowodował zdarzenie. Możesz wybrać kryteria uśredniania (Leq, L10 itp.), ustawić limity czasowe w ciągu dnia na sprawdzanie zdarzeń, a nawet wybrać dni tygodnia, które mają być uwzględnione lub wykluczone z testu powiadomień.

Możesz zdefiniować maksymalnie 2 adresy e-mail, na które będą wysyłane powiadomienia, i ograniczyć liczbę wysyłanych wiadomości, aby uniknąć bombardowania wiadomościami. Możesz dodać dowolną liczbę powiadomień, każde w oparciu o inny poziom dźwięku.

Powiadomienia ułatwiają monitorowanie zdalnych zdarzeń SPL.

Możesz również włączyć powiadomienia iOS. Spowoduje to, że powiadomienie będzie wyświetlane lokalnie na urządzeniu z systemem iOS, nawet jeśli aplikacja działa w tle. Spowoduje to również wysłanie powiadomienia na Apple Watch.

Obsługiwane są teraz wielokrotne powiadomienia, sprawdzane po każdym punkcie danych na wykresie. Jeśli rozdzielczość jest ustawiona na 5 sekund, powiadomienia będą testowane co 5 sekund.

Dostępna jest główna strona ustawień powiadomień i strona dla każdego indywidualnego powiadomienia.

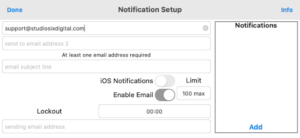

Główna strona ustawień powiadomień

Ustawienia te dotyczą wszystkich powiadomień.

Pola adresu e-mail i wiersza tematu

Podaj jeden lub dwa prawidłowe adresy e-mail, aby otrzymywać powiadomienia, oraz temat wiadomości.

Włącz przełączanie poczty e-mail

Włącz tę opcję, aby umożliwić wysyłanie wiadomości e-mail.

Przełącznik powiadomień iOS

Włącz tę opcję, aby otrzymywać powiadomienia o zdarzeniach SPL na urządzeniach z systemem iOS i Apple Watch.

Czas blokady

Po wysłaniu wiadomości e-mail powiadomienia zostaną zablokowane, a przez podany czas nie zostanie wysłana żadna nowa wiadomość e-mail.

Limit e-maila

Wpisanie liczby w tym miejscu spowoduje, że aplikacja przestanie wysyłać powiadomienia po wysłaniu określonej liczby. Ta wartość będzie resetowana przy każdym nowym uruchomieniu testu.

Wysyłanie adresu e-mail

Tutaj możesz zdefiniować adres e-mail „od”.

Lista powiadomień

Tabela po prawej stronie ekranu pokazuje listę aktualnie zdefiniowanych powiadomień. Każde powiadomienie można skonfigurować inaczej. Dotknij powiadomienia, aby wyświetlić jego stronę.

Dodaj przycisk

Kliknij przycisk Dodaj, aby utworzyć nowe powiadomienie.

Strona powiadomień

Ta strona służy do konfigurowania lub edytowania pojedynczego powiadomienia.

Imię i nazwisko

Wprowadź nazwę, jaką chcesz nadać temu powiadomieniu.

Selektor typów

Wybierz typ wyzwalacza: Leq lub jeden z typów Ln.

Poziom

Wprowadź poziom w dB do przetestowania. Należy pamiętać, że poziomy Ln są wewnętrznie śledzone jako liczby całkowite, więc wartość zostanie zaokrąglona do najbliższej liczby całkowitej.

Czas

Wprowadź czas w mm:ss, przez który poziom musi się utrzymywać lub przekraczać, aby wyzwolić powiadomienie. W przypadku powiadomień typu Ln, podczas testowania każdego powiadomienia, test będzie się cofał o ten czas, ponownie obliczał wartość Ln w tym przedziale czasowym i uruchamiał się, jeśli wartość Ln ją przekroczy.

Terminy

W razie potrzeby wpisz tutaj dwa czasy w formacie 24-godzinnym. Powiadomienia będą testowane tylko w tych przedziałach czasowych. Pozostaw te pola puste, aby umożliwić testowanie o dowolnej porze dnia.

Selektor dnia tygodnia

Wybierz dni tygodnia, dla których chcesz otrzymać to powiadomienie. Dni zaznaczone na zielono zostaną zaznaczone, a dni zaznaczone na czerwono zostaną pominięte.

Przełącznik nagrywania dźwięku

Włącz tę opcję, aby zapisać dźwięk, który spowodował wyświetlenie powiadomienia.

E-mail Audio

Włącz tę opcję, aby wysłać e-mailem klip audio, który spowodował wyświetlenie powiadomienia.

Ważenie SPL

Jeśli pracujesz w trybie rejestrowania oktaw lub 1/3 oktawy, możesz wybrać A/C/Z lub dowolne pasmo oktawy lub 1/3 oktawy jako wyzwalacz powiadomienia.

Jeśli używasz pojedynczego filtra, to ten filtr jest używany do obliczania wyzwalaczy powiadomień.

Nagrywanie audio i wideo

Dźwięk jest nagrywany w rozdzielczości 16 bitów, 48 kHz, mono, jako nieskompresowany plik WAV, jako skompresowany plik CAF z wykorzystaniem algorytmu kompresji Apple IMA4 4 do 1 lub jako plik MPEG z wykorzystaniem kompresji 10 do 1. Wymagania dotyczące pamięci dla 1 godziny dźwięku podano poniżej:

• Plik WAV, nieskompresowany, 345 MB/godz., 8.2 GB/dzień
• Plik CAF, kompresja Apple, 86 MB/godz., 2.1 GB/data
• Plik M4A, kompresja mpeg, 34 mb/godz., 0.8 gb/dzień

Aby zwolnić miejsce, możesz zawsze usunąć wykres oraz pliki audio lub wideo ze strony Zapisz/Przywołaj.

Zapisywanie pliku

Jeśli zamkniesz aplikację lub zostaniesz przerwany przez rozmowę telefoniczną, dane z wykresu nie zostaną utracone. SPL Graph automatycznie zapisze wykres i wczyta go ponownie przy następnym uruchomieniu programu. Możesz również zapisać wykres i dane XLS na urządzeniu z systemem iOS, aby móc je później przywołać.

Obsługujemy również iCloud, dzięki czemu dane mogą być automatycznie przesyłane do Twojego iCloud po zapisaniu pliku.

SPL Graph umożliwia zapisywanie nieograniczonej liczby wykresów bezpośrednio na urządzeniu z systemem iOS. Możesz przywołać te wykresy i wyświetlić je na ekranie, a także odsłuchać dźwięki emitowane podczas ich rejestrowania. Możesz również zapisać obraz ekranu w rolce ze zdjęciami.

Możesz kontrolować ilość przechowywanych danych, korzystając z opcji „Pełny zapis danych” na stronie głównej ustawień. Jeśli ta opcja jest wyłączona, wyświetli się tylko podsumowanie danych. Jeśli ją włączysz, otrzymasz wszystkie szczegóły dla każdego punktu danych.

Filtry

Wszystkie filtry są zgodne z normą ANSI typu 1 lub lepszą i obejmują filtry ważone A, filtry ważone C oraz filtry wszystkich pasm oktawowych od 32 do 16 kHz.

Podobnie jak wszystkie aplikacje audio Studio Six Digital, SPL Graph obsługuje kalibrację. Aplikacja jest skalibrowana dla wszystkich urządzeń z systemem iOS. Jeśli masz dostęp do skalibrowanego miernika poziomu ciśnienia akustycznego (SPL), możesz skalibrować swój iPhone.

UWAGA: Ta aplikacja pierwotnie nazywała się „LEQ Graph”.
